Máquinas Envolvedoras Orbitais

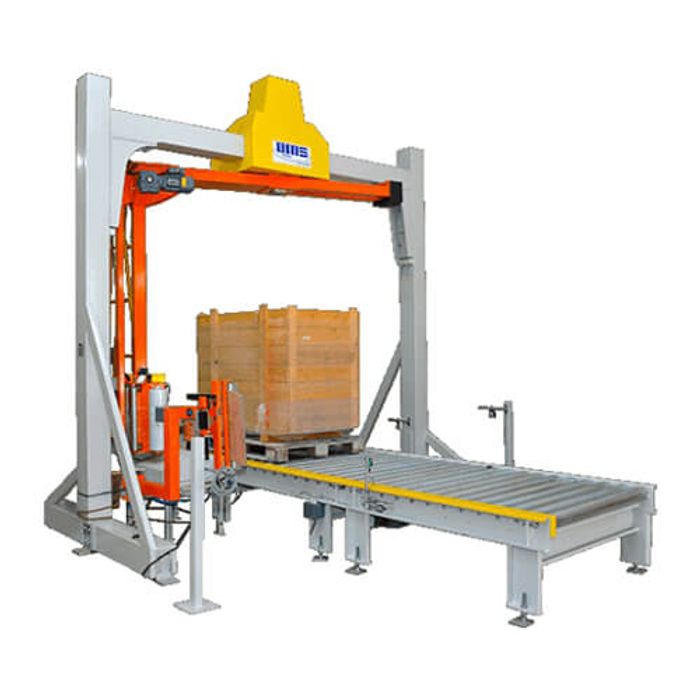

Máquina E. de Paletes Automática Braço Giratório Mod. AV 500

• Estrutura tipo ponte sustentada por duas colunas laterais
• Braço de envolvimento acionado por um motor controlado por inversor de frequência para garantir velocidade progressiva e uma parada suave
• Tensionador de filme stretch regulável c/ inversor de frequência
• Pré-estiramento motorizado do filme até 300%
• Fotocélula para leitura das várias alturas dos paletes
• Espessura filme recomendado = 25 micra
• Painel elétrico comando e controle da máquina CLP SIEMENS, conforme norma IP 54 (Brasil) e normativa CEI (Europa)
• Todos os motores controlados por inversores de frequência para otimizar a embalagem
• Conjunto de corte e solda do filme pneumático
• Sinaleira de 3 luzes informa condições da máquina:
  • Vermelho (alarme)
  • Verde (sem falhas)
  • Verde/Amarelo (máquina em movimento)
• CLP e IHM programa-se quantidade do número de voltas inferiores e superiores, informa tipo de falha, fim do filme na máquina, e também fornece a quantidade de paletes produzidos
• Peso 2 toneladas
• Voltagem 380 V trifásico + N + T – 60 Hz
• Produção média 40 – 80 paletes/hora

O sistema é realizado para funcionar em manual ou automático.

Todas as principais funções são sinalizadas por meio de sinais luminosos.

As funções manuais são assistidas por CLP.

O equipamento contém os seguintes motores:

• Rotação braço de envolvimento com motor trifásico de 1,85 Kw acionado por inversor de frequência monofásico.
• Subida e decida conjunto porta-bobina com motor trifásico de 0,55 Kw acionado por inversor de frequência monofásico.
